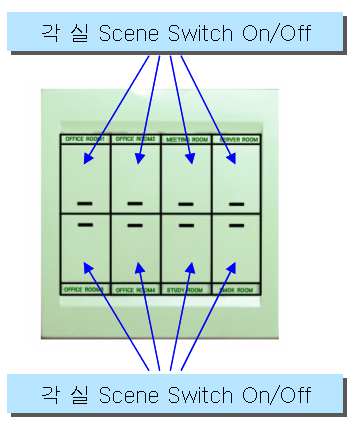

| MODEL : Master Controller |
|
 |
 모델명 : SSW-MC8
기본 개요
주로 거실에 설치하여 전용 Network를 통해 각 실별 Scene
Switch의 상태 감시 및 전체 On/Off 제어를 목적으로 사용 |
|
 제품사양 |
- 제품 구성 : 8개의 On/Off 버튼(각 실별 Scene SW 제어), 리모콘 수신부
- 주요 기능
- Data-Line을 통한 각 Scene Switch 전체 제어
- LED LAMP에 의한 상태 감시(RED-ON, GREEN-OFF 램프 점등)
- 확장용 콘트롤러 통한 회로수 증대 (최대 16개의 Scene Switch 제어)
- 사용 전원 : AC 220V(소모전력 5VA)
- 취부 형태 : 벽부형 플레이트(벽체매입협)
- 취부 크기 : 일반 2Gang용 스위치 Box, 100(W)x100(H)x54(D)
|
|
| 설정 및 결선 |
 |
| |
|
|

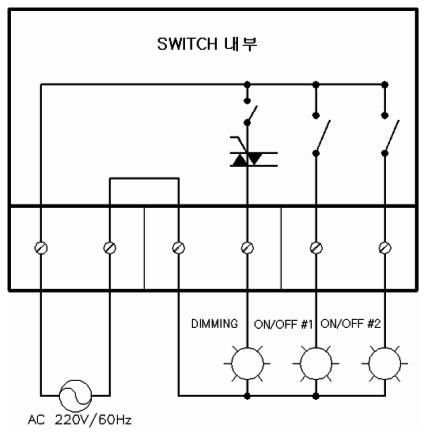

| MODEL : Scene Switch |
|
 |
모델명 : SSW-S12
기본 개요
주로 거실이나 부모방에 설치하여 개별, Dimming, Scene
제어를
목적으로 하며 단독형과 Network형으로 사용가능 |
|
| 제품사양 |
- 제품 구성
: 1개의 디밍(Up/Down), 2개의 On/Off, 전체 On/Off 및 Scene 설정 버튼
리모콘 수신부
- 회로당 용량(릴레이 내장) :
; On/Off회로-10A, 디밍회로-400W(확장가능)
- 주요 기능
- 제어기능 ? 개별, 디밍, Scene, 전체 제어
- LED LAMP에 의한 상태 감시(RED-ON,
GREEN-OFF 램프 점등)
- 확장용 Scene Switch 통한 회로수 증대
- 사용 전원 : AC 220V(소모전력 5VA)
- 취부 형태 : 벽부형 플레이트(벽체매입협)
- 취부 크기 : 일반 2Gang용 스위치 Box,
100(W)x100(H)x54(D)
|
|
| 설정 및 결선 |
 |
|
| 사용방법 |
- 전등의 점/소등
- SCENE #1,#2, 디밍 버튼을 누르는 것으로
제어가 가능하다.
- 한 번 누르면 점등, 다시 한번 누르면 OFF되는
구조이다. 또한 전체 ON/OFF버튼을 한번 누르면
전체 등이 켜지고 다시 한번 누르면 꺼지게 되는
동작을 한다.
- DIMMING
- Dimming 버튼을 한번 누르면 담당하는 전등이
켜지며 이때, DIMMING UP, DIMMING DOWN
버튼을 누르면 상황에 맞춰 적절한 전등의 밝기를 설정할수있다
- 리모콘 사용
- 리모콘을 통해 Scene Switch의 모든 기능을
조작할 수 있다.
|
|
| SCENE 설정 예 |
1. SCENE #1버튼을 눌러 전등을 점등시킨다.
2. 다음, Dimming 버튼을 눌러 DIMMING전등을
점등시킨다.
3. 이때 DIMMING UP/DIMMING DOWN버튼을 이용
하여 적당한 DIMMING 정도를 만든다.
(Dimming은 10단계의 밝기 조절로 구성됨)
4. 이 상태에서 SCENE 설정모드 버튼을 누른다.
5. 그러면 SCENE #1,#2, Dimming 버튼의 LAMP가
깜박거리게 된다.
6. 깜박거리는 3개의 버튼가운데 SCENE이 저장
되기를 원하는 버튼을 택하여 약 2초간
누른다.
7. 이로써 원하는 조명조건이 설정된 하나의
SCENE이 저장되었다.
8. 같은 방법으로 원하는 조명상태를 조합하여
하나의 SCENE으로 저장할 수 있다. |
| |
|
|

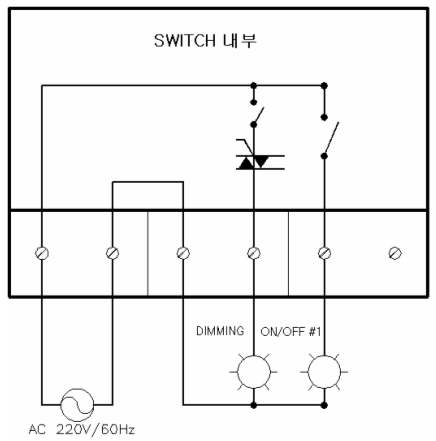

| MODEL : Scene Switch |
|
 |
모델명 : SSW-S11
기본 개요
주로 소규모 방에 설치하여 개별, Dimming 제어를 목적
으로 하며
Master Controller와 연계하여 Network형으로
사용한다. |
|
| 제품사양 |
- 제품 구성
- 1개의 디밍(Up/Down), 1개의
-
On/Off 리모콘 수신부
- 회로당 용량 (릴레이 내장)
- On/Off회로-10A, 디밍회로-400W
- 주요 기능
- 제어기능 ? 개별, 디밍 제어
- LED LAMP에 의한 상태 감시(RED-ON,
GREEN-OFF 램프 점등)
- 사용 전원 : AC 220V
- 취부 형태 : 벽부형 플레이트(벽체매입협)
- 취부 크기 : 일반 1Gang용 스위치 Box,
50(W)x50(H)x54(D)
|
|
| 설정 및 결선 |
 |
| |
|
|

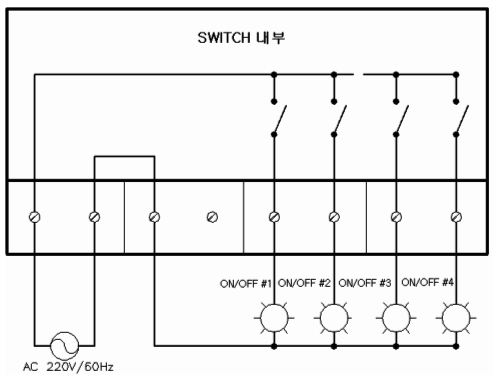

| MODEL : Dataline Switch(DSW) |
|
 |
모델명 : SSW-DS4
기본 개요
주로 주방에 설치하여 단순 On/Off 제어를 목적으로
소형 제어기 및 릴레이를 내장, Master Controller와
연계하여 사용한다. |
|
| 제품사양 |
- 제품 구성
- 4개의 On/Off
;- 리모콘 수신부
- 회로당 용량 (릴레이 내장)
- On/Off회로 - 10A
- 주요 기능
- 조명 개별 및 그룹 제어
- 가전 및 AV기기의 전원제어(전원 차단 접점 설치 필요)
- LED LAMP에 의한 상태 감시(RED-ON, GREEN-OFF 램프 점등)
- 사용 전원 : AC 220V
- 취부 형태 : 벽부형 플레이트(벽체매입협)
- 취부 크기 : 일반 1Gang용 스위치 Box, 50(W)x50(H)x54(D)
|
|
| 설정 및 결선 |
 |
| |
|
|

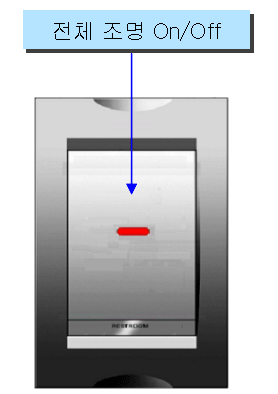

| MODEL : Master Switch |
|
 |
모델명 : SSW-MS1
기본 개요
주로 현관 입구에 설치하여 세대내 전체 조명를 일괄로
어하며
Master Controller와 연계하여 Network형으로 사용 |
|
| 제품사양 |
- 제품 구성
- 1개의 전체 조명 On/Off
- 리모콘 수신부
- 주요 기능
- Dataline Network를 통한 조명 전체 제어
- LED LAMP에 의한 상태 감시(RED-ON,
GREEN-OFF 램프 점등)
- 사용 전원 : AC 220V
- 취부 형태 : 벽부형 플레이트(벽체매입협)
- 취부 크기 : 일반 1Gang용 스위치 Box,
50(W)x50(H)x54(D)
|
|
| 설정 및 결선 |
 |
|
|
|
|
|
|
